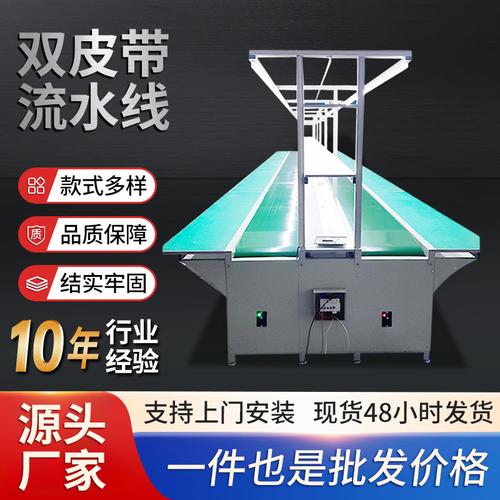

定制车间双皮带流水线 电子输送线双边拉生产线非标定制与架线指南

在电子制造、装配与检测车间中，物料的高效流转直接决定了生产节拍与空间利用率。标准化的单边输送线往往难以适配异形工位、多品种小批量或特殊工艺路线，而定制车间双皮带流水线正是为解决这一痛点而生的柔性输送方案。本文将围绕电子输送线、双边拉生产线、非标定制及架线要点，系统解析该类设备的设计逻辑与落地方法。

一、什么是双皮带流水线？

双皮带流水线是指在同一输送平面内设置两条平行且可独立或同步驱动的皮带，工件可跨置于两条皮带上，或由两条皮带分别承载不同工序的料盘。相较于单皮带结构，双皮带具备三大核心优势：

1. 居中定位稳定：两条皮带同步运行时，工件两侧受力均衡，特别适合PCB板、精密电子组件等对位置精度要求高的产品，避免单侧皮带造成的偏移与磨损。
2. 双边作业扩展：两条皮带可分别对应左、右工位，形成双边拉生产线布局，操作员在两侧同时作业，车间面积利用率提升30%以上。
3. 差速/异步工艺：两带独立驱动时，可实现差速输送或一侧暂停、一侧运行，满足缓存、分流、合流等复杂工艺需求。

二、电子输送线的场景适配

电子制造车间对输送设备有特殊要求：防静电、洁净、低噪音、可调速。定制双皮带电子输送线通常采用以下配置：

• 皮带材质：防静电PVC或PU皮带，表面电阻10^6~10^9Ω，配导电轮与接地碳刷；
• 驱动系统：变频调速电机或伺服电机，速度范围0.5~20m/min可调，两侧独立控制；
• 机架结构：铝型材框架， modular设计，便于加装工装板、挡停器、光电传感器与顶升平移机构；
• 洁净兼容：无油润滑轴承、低发尘皮带，可选配离子风棒安装位。

三、双边拉生产线的布局设计

双边拉（又称双面拉）生产线是指以输送线为中轴，两侧对称布置工位与料架。设计时需重点考虑：

• 线体宽度：双皮带总宽根据最大工件尺寸加余量确定，常见400mm、600mm、800mm规格；
• 工位间距：按节拍时间与操作空间确定，一般1.2~2.0m/工位；
• 电源与气路：线体两侧预留插座槽与快插气口，减少跨线走线；
• 人行通道：两侧工位外侧至少留0.8m安全通道，线体端点设回转或升降过渡段。

四、非标定制的关键流程

非标定制的核心是“先定工艺，再定结构”。建议遵循以下步骤：

1. 需求采集：工件尺寸/重量、节拍要求、工位数量与作业内容、车间柱网与出入口、环境要求（ESD/洁净度）；
2. 方案设计：确定双皮带驱动形式（同步/异步）、线体分段（直线段、转弯段、顶升段）、控制方式（PLC+触摸屏或独立变频器）；
3. 3D建模与干涉检查：验证与现有设备、消防通道、吊顶管线的空间关系；
4. 生产制造：型材下料、皮带热接或齿接、滚筒动平衡、电控柜装配；
5. 厂内预验收：空载与负载运行测试、噪音测试（≤65dB）、ESD接地电阻测试。

五、架线实施要点

“架线”即现场安装与调试，是定制设备落地的最后一公里。需注意：

• 地面条件：确认地坪平整度（±3mm/2m），必要时加调整脚与化学锚栓固定；
• 水平校准：使用激光水平仪逐段校准皮带面，全长水平度偏差控制在2mm内；
• 皮带张紧与跑偏调整：两侧皮带分别张紧，空载运行2小时观察跑偏，通过调偏托辊微调；
• 电气接线：按图纸连接变频器、传感器与急停回路，做好线号标识与接地；
• 联动调试：与上游/下游设备联调，验证挡停、顶升、移载动作的时序匹配；
• 验收交付：连续运行8小时无故障，整理操作手册、备件清单与维护计划。

六、选型与实施建议

对于计划引入双皮带流水线的电子工厂，建议优先选择具备非标设计能力的集成商，并在合同中明确：工件样本试跑、ONSITE架线服务、关键部件备件供应周期、以及操作与维护培训。将工艺需求前置、让结构服务于流程，才能真正发挥双边拉生产线在柔性制造中的价值。

综上，定制车间双皮带流水线并非简单的“两条皮带拼接”，而是融合电子输送工艺、双边工位布局与非标工程能力的系统解决方案。从方案设计到架线验收，每一步都需精细管控，方能为车间构建一条稳定、高效、可扩展的输送大动脉。
