无人机电力放线架线施工技术 桥梁与复杂地形下的智能化牵引放线解决方案

引言

随着输电线路工程建设向山区、跨江跨河、桥架段及城市密集区域延伸，传统人工放线方式面临效率低、安全风险高、跨越协调困难等瓶颈。以无人机为牵引平台的电力放线技术，特别是面向桥梁段和复杂跨越场景的遥控电力放线、电控架线施工方案，正在成为电力架线施工的重要技术路径。本文围绕飞机遥控电力放线、电力架线施工、桥梁牵引放线、电控架线无人机等关键环节，系统梳理技术原理、施工流程、设备配置与安全质量控制要点。

一、技术原理与系统构成

无人机电力放线的核心思路是：以大载重多旋翼无人机为空中牵引动力源，将轻质先导绳（如迪尼玛绳）按设计轨迹跨越障碍物展放，继而通过“先导绳牵引小绳、小绳牵引中绳、中绳牵引导线”的逐级过渡方式，完成导线展放。该系统由以下部分组成：

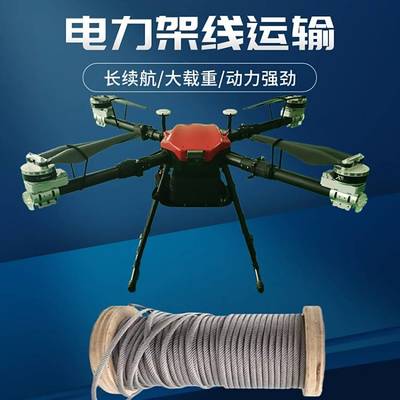

• 飞行平台：工业级多旋翼无人机，具备遥控/自主航线飞行、定点悬停、断点续飞功能，有效载荷与续航满足先导绳牵引需求。
• 放线机构：包括张力控制线盘、导向轮、脱钩装置与应急释放机构，保证放线过程张力可控、异常时可安全抛弃。
• 牵引绳索系统：先导绳、过渡绳、牵引绳按级配配置，兼顾轻量化与抗拉强度。
• 电控与通信系统：地面站遥控操作、图传链路、飞行数据实时监控，实现电控架线作业的精准控制。
• 安全防护系统：降落伞、失联返航、电子围栏、张力超限报警等。

二、桥梁牵引放线施工流程

桥梁段架线具有跨越距离长、下方通航或交通不能长时间中断、桥面作业空间受限等特点。桥梁牵引放线的典型流程如下：

1. 现场勘察与航线规划：核实桥梁跨度、净空高度、两侧塔位高差、风向风速规律及通航/交通管制要求，规划无人机往返航线与应急备降点。

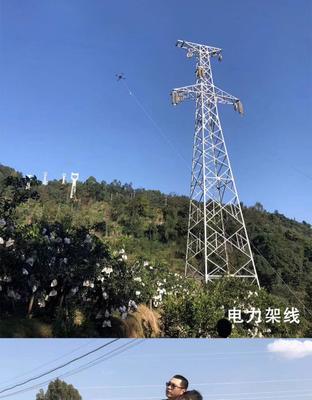

2. 先导绳展放：无人机携带先导绳从起始塔（或桥侧展放点）起飞，沿规划航线牵引至对侧塔位，完成抛绳或人工接绳，建立跨桥梁的空中通道。

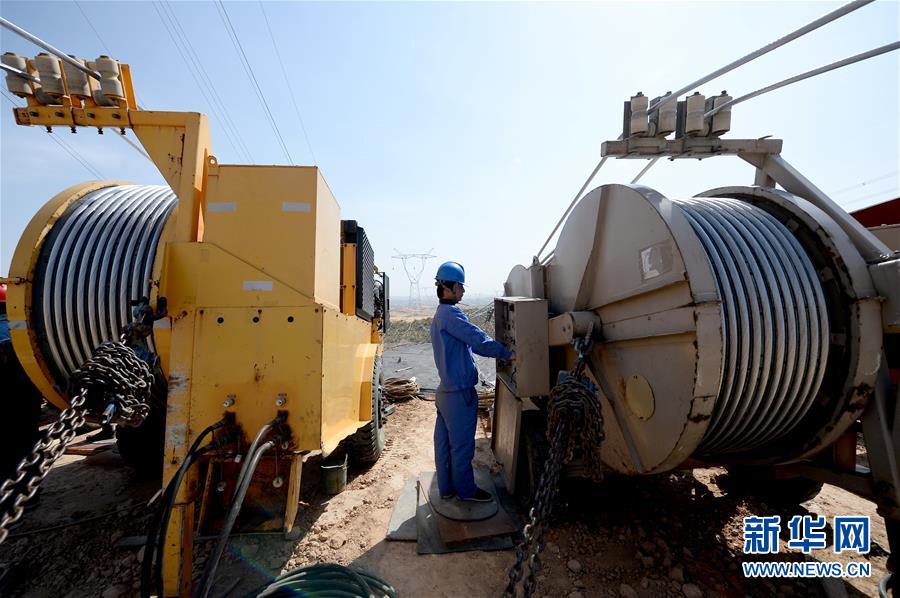

3. 逐级牵引过渡：利用先导绳牵引过渡绳，再牵引正式牵引绳，最终牵引导线，全过程通过张力机与牵引机协同控制弧垂与张力。

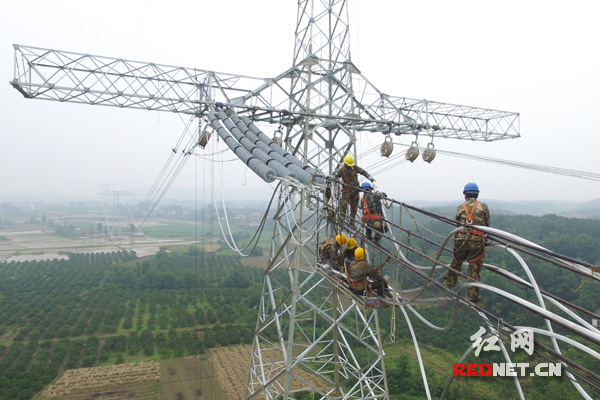

4. 紧线与附件安装：按设计要求观测弧垂、调整张力，完成悬垂线夹、防振锤等附件安装。
5. 验收与撤场：检查导线损伤、净空距离与相间距离，撤除牵引索具与临时设施。

桥梁段施工应优先选择交通低峰或封闭窗口期作业，并与航务、路政、铁路管理等单位建立联动机制。

三、电控架线无人机的关键控制要点

• 张力闭环控制：放线机构根据飞行速度与绳索张力实时调节放线速率，避免先导绳松弛坠物或张力突增导致无人机失稳。
• 航线与姿态稳定：在跨江、跨桥侧风较大区域，采用定高定速航线与姿态增稳控制，必要时分段悬停释放绳索。
• 断点续飞与应急抛绳：发生链路中断或电量告警时，自动返航并按预案释放绳索，防止绳索缠绕桥体或通航设施。
• 多机协同：超长跨越段可采用多机分段接力牵引，地面站统一调度，保证各段张力衔接平顺。

四、安全质量控制措施

1. 作业前：完成空域报备与飞行计划审批；核查无人机、电池、放线机构与绳索的检验记录；开展风速、能见度等气象评估，超过设备抗风等级严禁起飞。
2. 作业中：设置地面警戒与空中观察哨；实时监控张力、飞行高度与绳索离地距离；跨越带电线路或通航水域时保持规定安全距离，设置后备保护绳。
3. 质量控制：先导绳展放后检查有无磨损、打结；导线展放过程控制牵引速度与张力，防止导线损伤与跳槽；弧垂观测按气温与设计工况修正。
4. 作业后：对导线、金具进行外观与探伤检查，整理放线施工记录与飞行数据，形成可追溯的施工档案。

五、应用优势与推广建议

相比传统人力展放与飞艇、直升机放线，无人机遥控电力放线在桥梁与复杂跨越场景中具有明显优势：无需大规模封航封路、人员不登高临水、施工组织灵活、单次跨越时间短、综合成本可控。推广应用中建议：建立适用于不同跨度与电压等级的无人机放线作业标准；加强操作人员飞行与架线复合技能培训；完善设备选型与维护保养制度；针对桥梁、跨江、跨铁路等典型场景形成专项施工方案库。

##

面向桥梁段和复杂跨越环境的无人机电力放线、桥梁牵引放线与电控架线施工，是电力架线建设向智能化、少人化方向发展的具体体现。通过规范航线规划、张力控制、安全防护与质量验收各环节，可有效提升架线施工效率与安全水平，为输电线路工程高质量建设提供可靠技术支撑。
