架空输电线路杆塔及架线工程安全生产技术图文详解——架线篇

架线工程是架空输电线路施工中风险最高、工序最复杂的环节之一，涉及高处作业、起重吊装、跨越施工、临时用电等多类危险作业。本文以图文结合形式，系统梳理架线工程关键安全生产技术要点，供现场施工与安全管理参考。

一、架线施工总体安全要求

【图文要点】架线施工前应完成杆塔组立验收、放线通道清理、跨越架搭设及安全技术交底。现场应设置警戒区，悬挂安全警示标志，非作业人员严禁进入。

（1）施工方案先行。架线前必须编制专项施工方案，跨越电力线路、铁路、公路、通航河流等应编制专项跨越方案并履行审批手续。

（2）人员资质审查。高处作业人员、起重工、压接工、牵张机操作手等须持证上岗，体检合格。

（3）安全交底到位。每日开工前进行班前会，明确当日作业内容、危险点及控制措施。

（4）气象条件管控。六级及以上大风、雷雨、浓雾、沙尘暴等天气严禁放线、紧线及高处作业。

二、放线作业安全技术

【图文要点】放线宜采用张力放线工艺。牵张场布置应平整坚实，牵引机、张力机锚固可靠，导线展放过程中通讯畅通。

（1）放线通道清理。放线前清除通道内障碍物，跨越处搭设跨越架并验收挂牌。

（2）牵引系统检查。牵引绳、导引绳、旋转连接器、抗弯连接器等受力机具使用前逐件检查，严禁超载使用。

（3）张力放线控制。张力机尾部导线张力应控制合理，避免导线落地磨损；展放中设专人监护导线跳槽、绞线。

（4）通信联络保障。牵张场与各塔位监护人员保持不间断通信，信号不明立即停止牵引。

（5）防感应电措施。邻近带电线路展放导线时，导引绳、牵引绳应可靠接地，作业人员穿绝缘鞋、戴绝缘手套。

三、紧线作业安全技术

【图文要点】紧线塔应设置临时拉线，耐张塔紧线前须安装好临时拉线并调整受力。紧线过程中严禁人员在导线下方逗留。

（1）临时拉线设置。紧线耐张塔、转角塔应根据受力计算设置临时拉线，拉线对地夹角不大于45°。

（2）紧线受力监控。使用经纬仪或拉力表监测导线弧垂与张力，防止过牵引导致杆塔倾斜或导线损伤。

（3）高空作业防护。紧线操作人员应系挂双钩安全带，使用速差自控器，工具材料用绳索传递，严禁抛掷。

（4）防跑线措施。紧线卡线器、临锚绳套等应型号匹配，卡线器尾端设保险绳。

四、附件安装安全技术

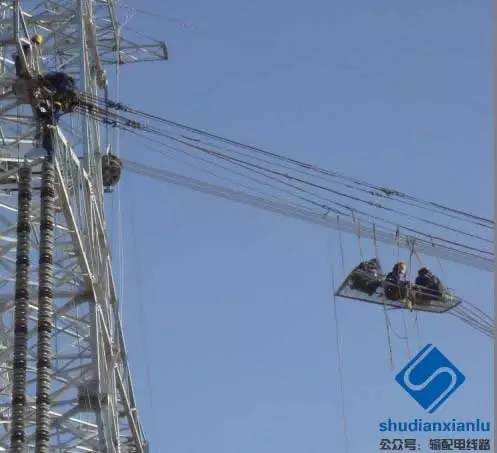

【图文要点】附件安装包括挂线、安装间隔棒、防震锤、均压环等，作业人员应沿懂线或使用飞车作业，飞车使用前检查制动与防坠装置。

（1）出线作业审批。沿导线出线作业须办理高处作业票，使用合格飞车并设后备保护绳。

（2）工具防坠。所有手持工具应系防坠绳，螺栓、垫片等小件装入工具袋。

（3）交叉作业协调。同一塔位多层作业时，上下层之间应错开位置，禁止垂直交叉作业。

五、跨越架搭设与拆除安全

【图文要点】跨越架应编制专项方案，架体基础坚实、拉线牢固，顶部与带电体安全距离满足规程要求（输电线路10kV不小于1.7m，35kV不小于2.0m，110kV不小于3.0m，220kV不小于4.0m，具体按电压等级及规范执行）。

（1）跨越架验收。搭设完毕经验收合格挂牌后方可使用，使用中定期检查。

（2）拆除顺序。自上而下逐层拆除，严禁上下同时拆除或抛掷构件。

（3）带电跨越防护。跨越带电线路时采用绝缘跨越架或停电跨越，不停电跨越须经审批并采取绝缘防护与接地措施。

六、临时用电与消防

【图文要点】牵张场、跨越架等临时用电采用TN-S接零保护系统，配电箱“一机一闸一漏一箱”，电缆架空敷设。

（1）漏电保护。所有用电设备装设漏电保护器，定期试验。

（2）防雷接地。牵张设备、跨越架等高大设施应可靠接地。

（3）消防管理。牵张场油料存放区远离火源，配备灭火器材，动火作业办理动火票。

七、应急处置

【图文要点】现场设置应急联络牌，配备急救箱、担架、应急照明等物资。发生跑线、倒塔、高处坠落等事故立即启动应急预案，先断电、后救人，防止二次伤害。

（1）跑线应急。立即停止牵引，人员撤离导线下方区域，待稳定后处理。

（2）触电急救。迅速切断电源，采用绝缘物脱离电源，就地进行心肺复苏并拨打120。

（3）高处救援。利用三脚架、缓降器等装备实施救援，严禁盲目攀爬施救。

架线工程安全生产技术核心在于“方案先行、机具可靠、防护到位、监控有效”。施工现场应严格执行安全规程，强化风险分级管控与隐患排查治理，确保架线作业全过程安全可控、在控。
