架空输电线路杆塔及架线工程安全生产技术图文详解

一、杆塔工程施工安全技术

1.1 杆塔基础施工安全

杆塔基础施工是输电线路工程的第一道关键工序，其安全管理直接关系到后续组塔与架线作业的整体稳定性。施工前应完成地质勘察与地下管线探测，明确基坑开挖范围内的电缆、光缆及给排水管道位置，并设置醒目标识。基坑开挖深度超过1.5m时，必须按土质条件放坡或设置可靠的支护结构；深度超过3m的基坑应编制专项施工方案并经论证。坑口四周应设置高度不低于1.2m的防护栏杆，夜间加设红色警示灯。

1.2 铁塔组立安全技术要点

铁塔组立常用方法包括分解组立、整体起吊和悬浮抱杆组立等。组立作业前应对抱杆、钢丝绳、起重滑车、卸扣等工器具逐件检查，凡出现断股、变形、锈蚀超标的一律停用。组立过程中，塔上作业人员必须系挂双钩安全带，且安全带应挂在牢固构件上，严禁挂在单螺栓或临时绑扎件上。起吊过程中，吊件垂直下方及受力钢丝绳内角侧严禁站人，指挥信号应统一并经演练确认。

按《电力建设安全工作规程》要求，组塔作业区域应设置安全围栏和警戒标志，非作业人员不得进入。六级及以上大风、雷雨、大雾等恶劣天气应立即停止塔上作业。铁塔组立后应及时安装接地装置，防止雷击与感应电伤害。

二、架线工程施工安全技术

2.1 架线施工准备阶段

架线前应完成通道清理，跨越电力线路、铁路、公路、通航河流等处应编制专项跨越方案并办理相关手续。放线滑车应逐個检查，挂胶滑车的胶层不得破损；牵引钢丝绳应进行外观检查与接续强度验算。跨越不停电电力线路时，应根据电压等级保持足够安全距离，并采用绝缘绳索、跨越架或停电封网等防护措施。

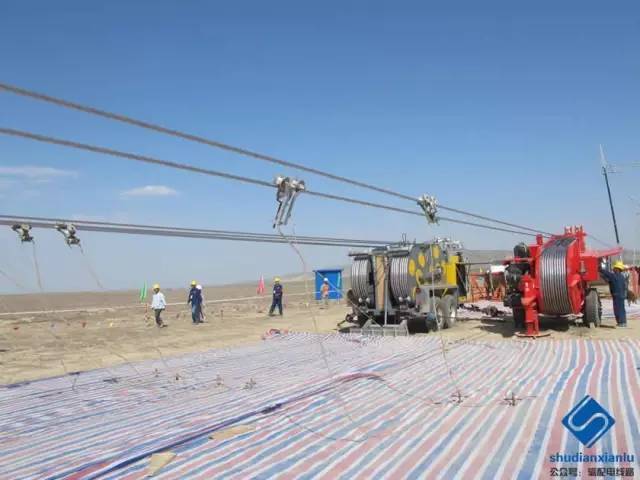

展放导地线常用的方法有牵引绳展放、飞艇或无人机展放等。采用无人机展放初导绳时，应避开机场净空区和居民密集区，操作人员须持证上岗。牵引过程中，牵引场与张力场应保持通信畅通，信号中断时立即停止牵引。

2.2 紧线、附件安装与平衡挂线

紧线作业应在杆塔结构完整、基础混凝土强度达到设计要求后进行。紧线钢丝绳与导线的连接应使用专用卡线器，卡线器滑动或损伤导线的不得使用。紧线段两端应设置临时拉线，防止杆塔受力失衡。附件安装时，作业人员应在导线下方设置防坠落后备保护绳，使用飞车作业时应先检查飞车制动装置。

平衡挂线作业中，待挂线段的耐张绝缘子串应使用专用工具固定，严禁人员站在受力绝缘子串正下方。挂线完成后应及时安装防振锤和间隔棒，避免导线微风振动造成损伤。

三、临时用电与防雷安全

施工现场临时用电应执行TN-S接零保护系统，实行三级配电、两级漏电保护。配电箱、开关箱应防雨防尘，箱内不得放置杂物。电焊机、卷扬机等用电设备的外壳必须可靠接地，电缆不得拖地泡水。

杆塔组立与架线期间，应将铁塔可靠接地。跨越带电线路作业时，应验电并装设接地线，接地线截面应满足短路电流热稳定要求。雷雨季节施工，应加密接地电阻测量频次，接地电阻值不符合设计要求的应及时处理。

四、典型事故防范与应急处置

4.1 高处坠落防范

杆塔作业属高处作业，应正确使用安全带、安全绳和速差自控器。塔上作业人员应穿防滑鞋，工具应使用工具袋和防坠绳传递，严禁抛掷。组塔与架线作业面下方应铺设安全网或设置隔离区，防止物体打击。

4.2 触电与感应电防范

邻近带电体作业时，应设置绝缘隔离措施并保持规定安全距离；在停电线路上作业，应执行停电、验电、装设接地线、悬挂标示牌和装设遮栏的技术措施。对同塔双回或平行线路，应特别注意感应电伤害，作业前应加挂个人保安线，作业中不得随意摘下。

4.3 应急处置

施工现场应配备急救箱、担架和通信设备，明确就近医疗机构及路线。发生高处坠落、触电等事故时，应先切断电源、稳定伤者，禁止盲目搬动，并立即拨打急救电话。项目单位应定期组织应急演练，确保作业人员熟悉报警、疏散和初期处置流程。

五、安全管理要点

架空输电线路杆塔及架线工程安全生产技术可归纳为：施工方案先行、工器具检验到位、安全防护设施齐全、作业行为规范、恶劣天气停工作业、应急处置有备。各单位应结合工程实际开展风险分级管控和隐患排查治理，对高风险作业实行旁站监护，将安全技术措施落实到每一个作业点、每一名作业人员，确保杆塔组立与架线施工安全可控、在控。
